Профиль линии

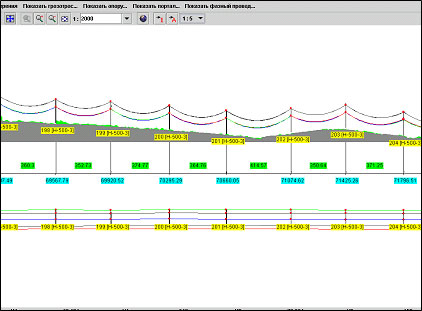

Профиль линии доступен при выборе закладки "Профиль линии". Данное представление позволяет просматривать профиль линии с учетом расположения опор, точек подвеса проводов и величины провеса проводов, уровня земли и растительности вдоль линии. Дополнительно под схемой профиля отображается план линии. После выбора одного из объектов на схеме (опоры, портала подстанции, фазного провода или грозотроса) через пункты меню "Открыть" доступна дополнительная информация по элементу воздушной линии – опора, портал подстанции, грозотрос или фазый провод.

Через пункт меню "Информация – Определить габариты" можно определить габариты для указанной точки линии - определяются пикет, начальная/конечная опоры пролета, величины провесов.

Для быстрой навигации между опорами служит кнопка "Выбор опоры". После ввода номера опоры указанная опора будет показана на экране.

Профиль линии электропередачи
