Управляемая модель электрической сети


В «Информационной системе eNet» предусмотрено формирование «Управляемой модели электрической сети» для ПЭС (РЭС) и АО Энерго в целом при условии заполнения реестра оборудования, правильного построения топологии соединения объектов электричекой сети и топологии соединений основного подстанционного оборудования. Сформированная модель электрической сети позволяет:

  • Обеспечить ведение диспетчером РЭС оперативной схемы в реальном времени схема воспринимает воздействие диспетчера на отображенные элементы электрической сети: изменяет состояние коммутационных аппаратов, добавляет в любом месте разрывы/соединения схемы, реагирует на установку/снятие переносных заземлений. Все это воспримется моделью как физическое соединение/разъединение)

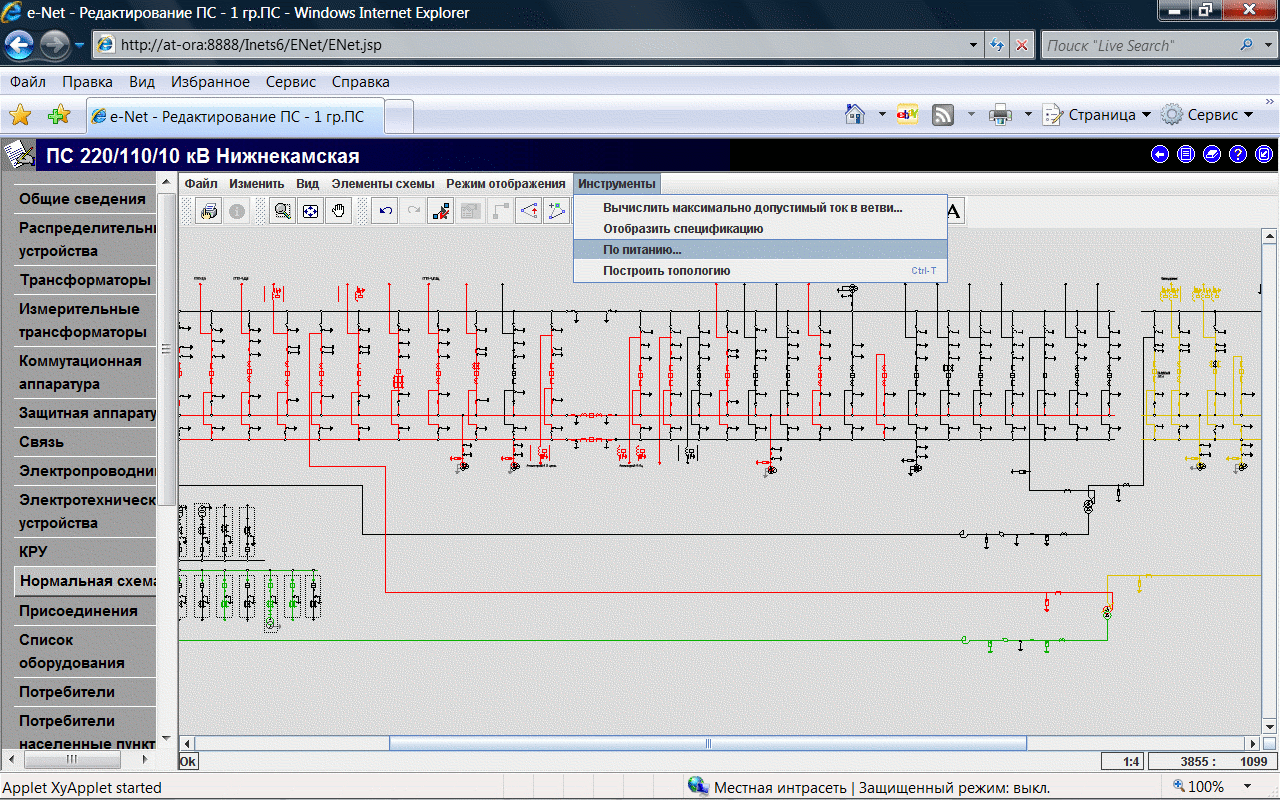

    Рис.1 Моделирование «подачи» напряжения в заданную точку схемы. Участки схемы, находящиеся «под напряжением» подкрашиваются цветом, соответствующим уровню напряжения. Желтый цвет соответствует уровню - 220 кВ, красный - 110 кВ, синий — 35 кВ, зеленый - 6 кВ. Черным отображаются участки схемы не находящиеся «под напряжением».

  • Автоматическое отображение на схеме последствий имитации предполагаемых действий диспетчера (например перед переключениями: выделение цветом погашенных участков схемы, включаемых на КЗ, включаемым под напряжение и др.)

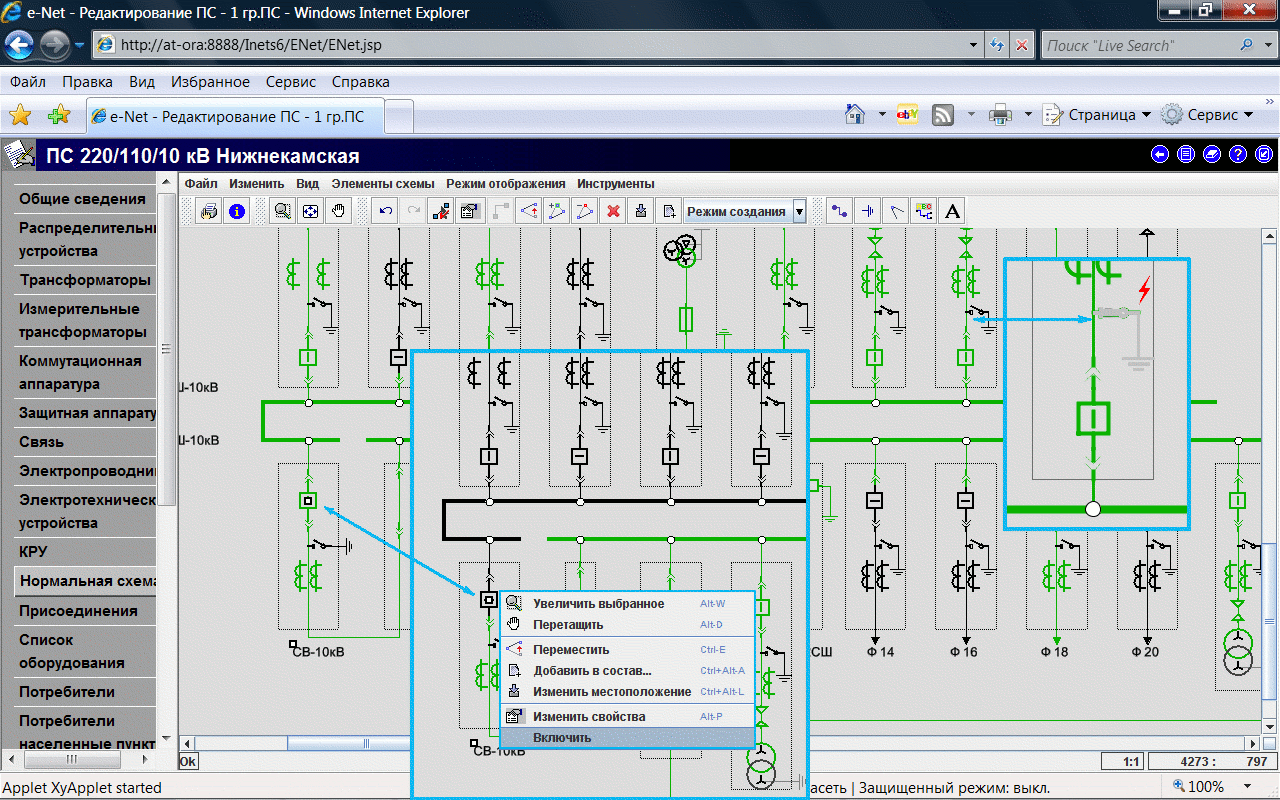

    Рис 2. При моделировании «подачи» напряжения, учитывается состояние коммутационного оборудования на схеме. Можно включать и выключать выключатели и разъединители. Два фрагмента одной схемы подстанции демонстрируют результат команды диспетчера «включить». На схеме контролируется и дополнительно отображается наличие КЗ на землю.

  • Подготовить набор данных, необходимых для автоматизации решения задач (расчеты режима, потерь, баланса, токов КЗ, поведения устройств релейной защиты и др.),

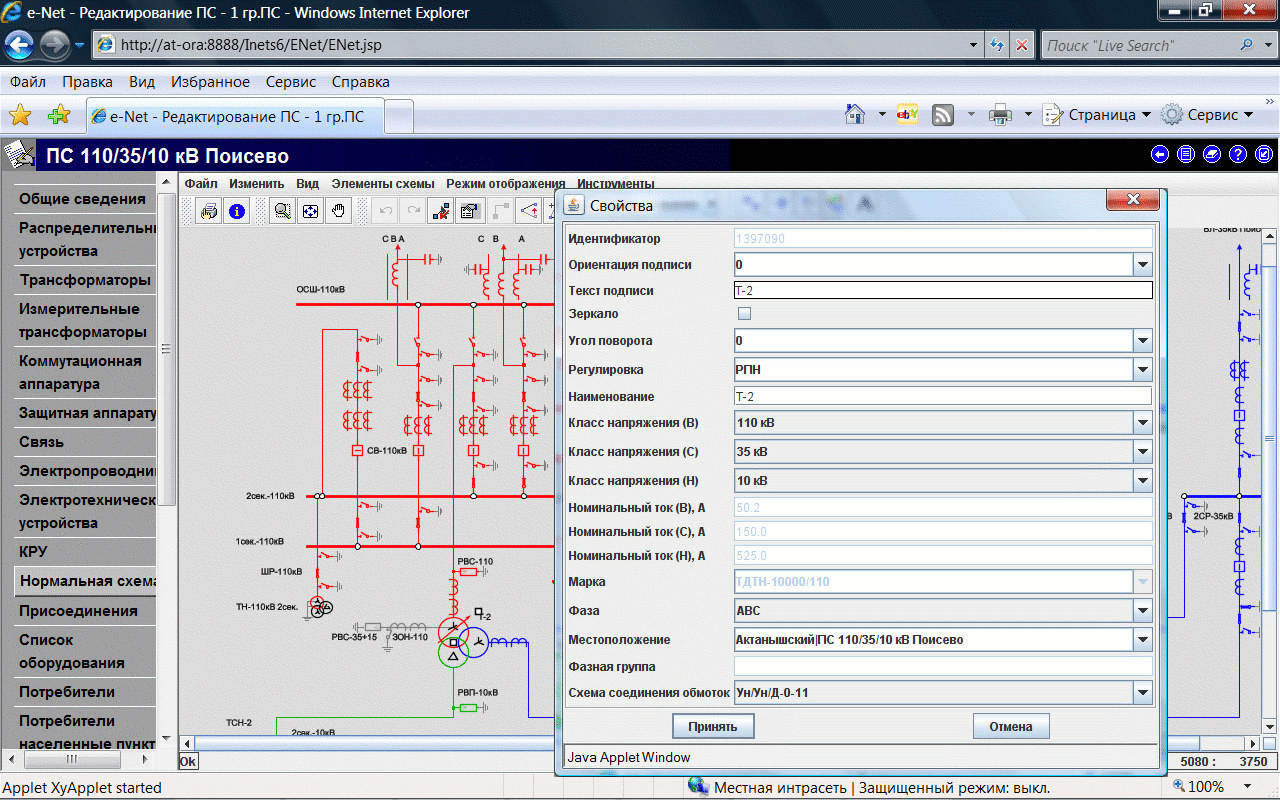

    Рис 3. Каждый элемент схемы связан с паспортными характеристиками оборудования. Редактор позволяет отображать и корректировать характеристики оборудования. Обеспечивается переход к паспорту оборудования. Пример: набор данных (свойств) трансформатора.

  • Подготовить данные для отображения параметров режима сети (в реальном времени, при имитации переключений, планировании ремонта)

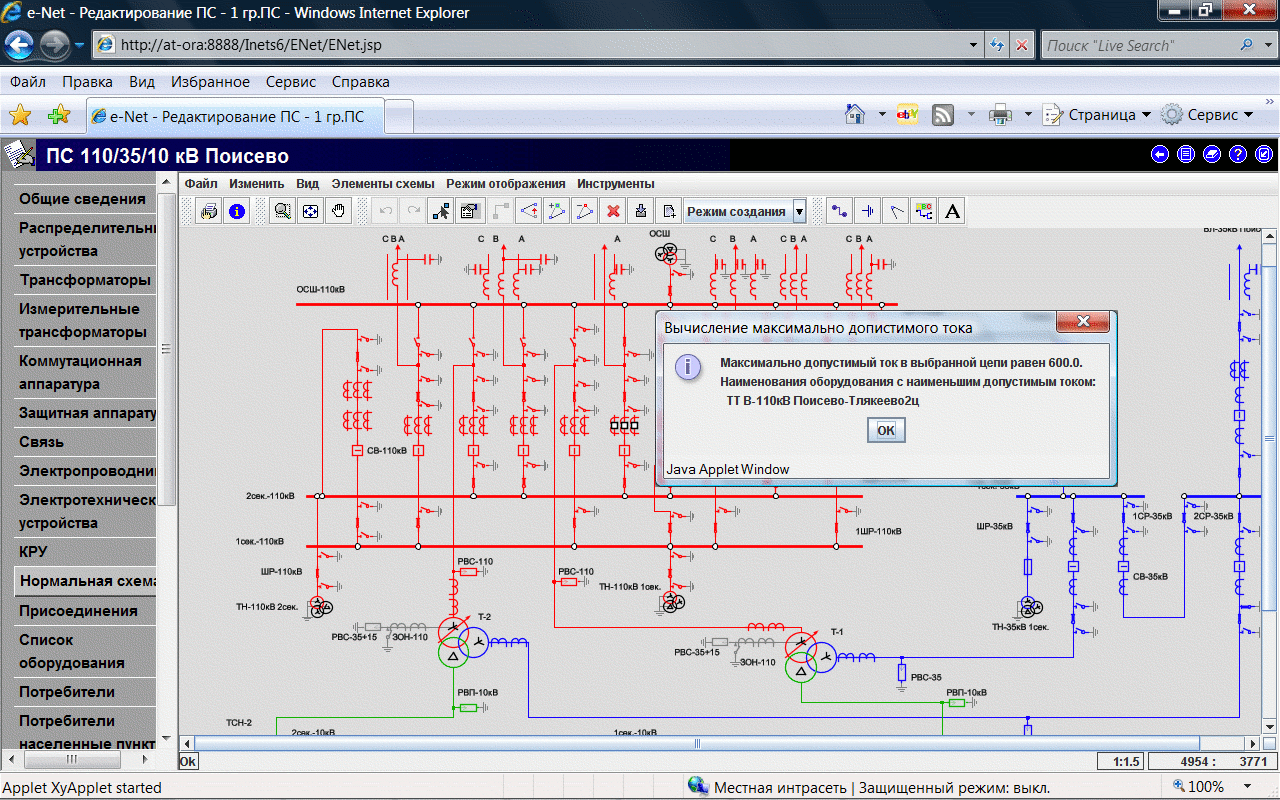

    Рис 4. По схеме можно выбрать оборудование с наименьшим допустимым током в выбранной цепи. Результат поиска дает максимально допустимый ток в выбранной цепи

  • Подготовить данные для описания отклонений от нормальной схемы (при приеме-сдаче схемы диспетчерами или при анализе нарушений).
  • Получить схемы подстанций для распечатки (в виде графических отчетов).

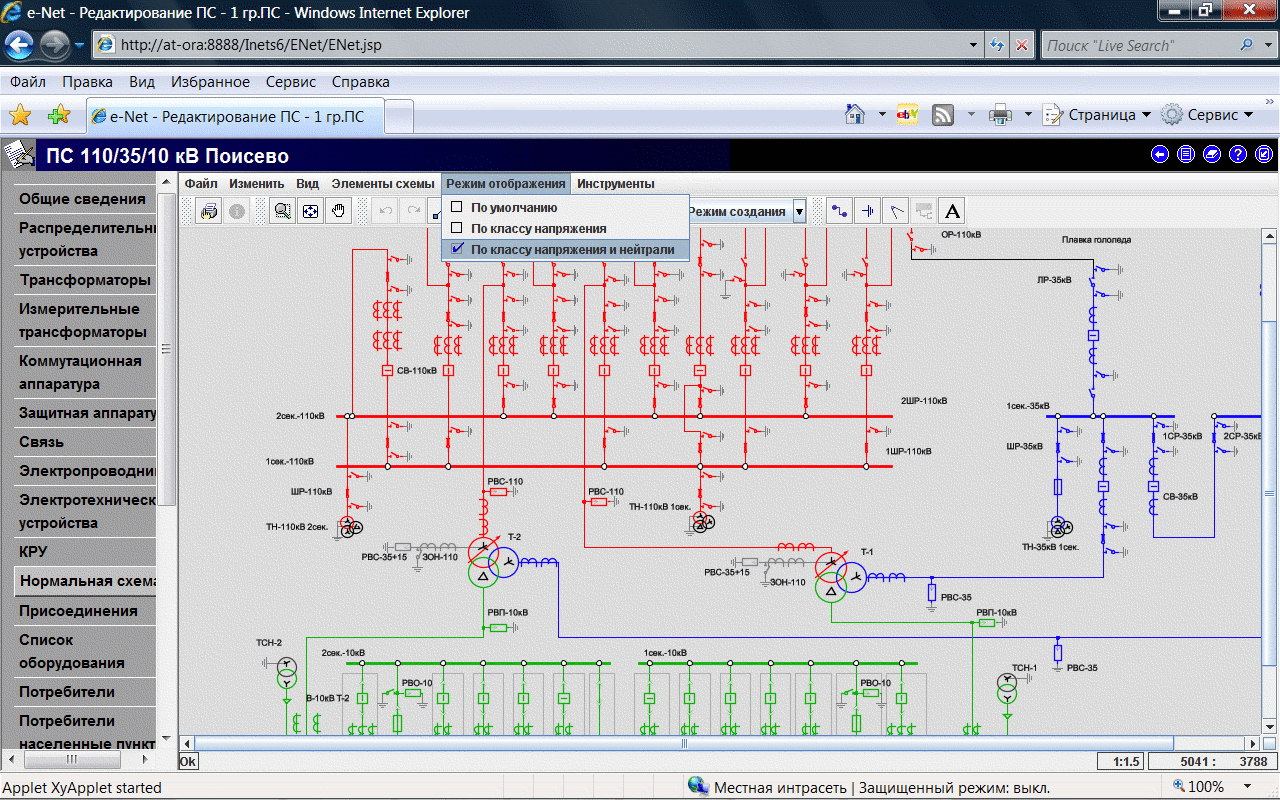

    Рис 5. Для печати схемы, система позволяет раскрасить элементы «по классу напряжения и нейтрали» в соответствии с паспортными характеристиками оборудования. На схему можно добавить спецификацию, которую система генерирует автоматически по паспортным характеристикам оборудования.
