Планирование ремонтов


1. Техническое обслуживание и ремонты подстанционного оборудования

1.1 Планирование работ.

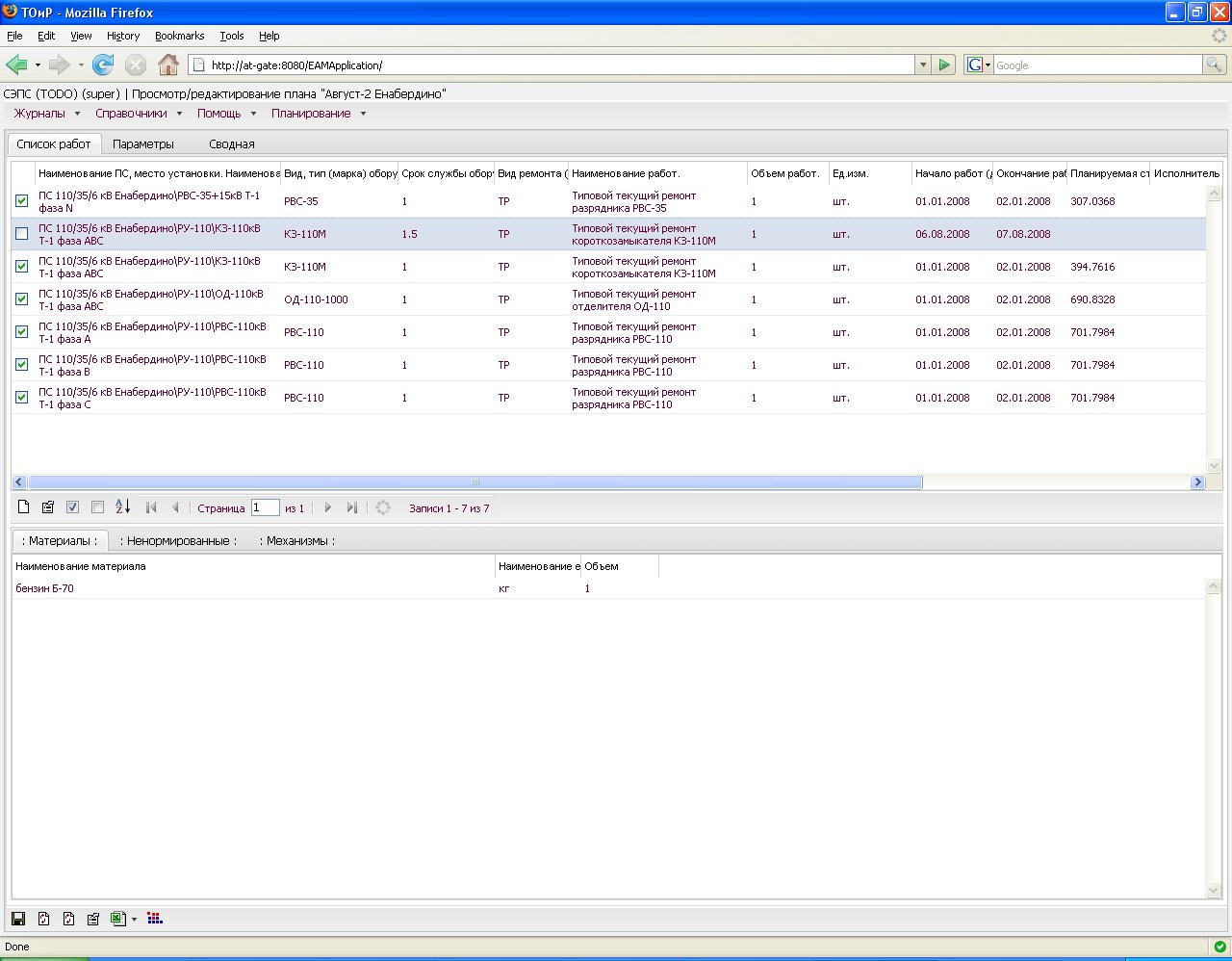

Автоматизация технического обслуживания и ремонта подстанционного оборудования обеспечивает формирование плана работ (ремонтов и ТО) на период планирования календарный год, с последующим получением плана ремонта по месяцам на основании годового плана ремонта.

Учитываются следующие виды работ: техническое обслуживание, текущий ремонт, средний ремонт, капитальный ремонт. Автоматизированно формируется список работ «по регламенту» и «по состоянию».

Работы по регламенту (периодичности) составляются на основании информации хранимой в системе о датах выполнения таких работ или работ такой группы (КР, СР, ТР).

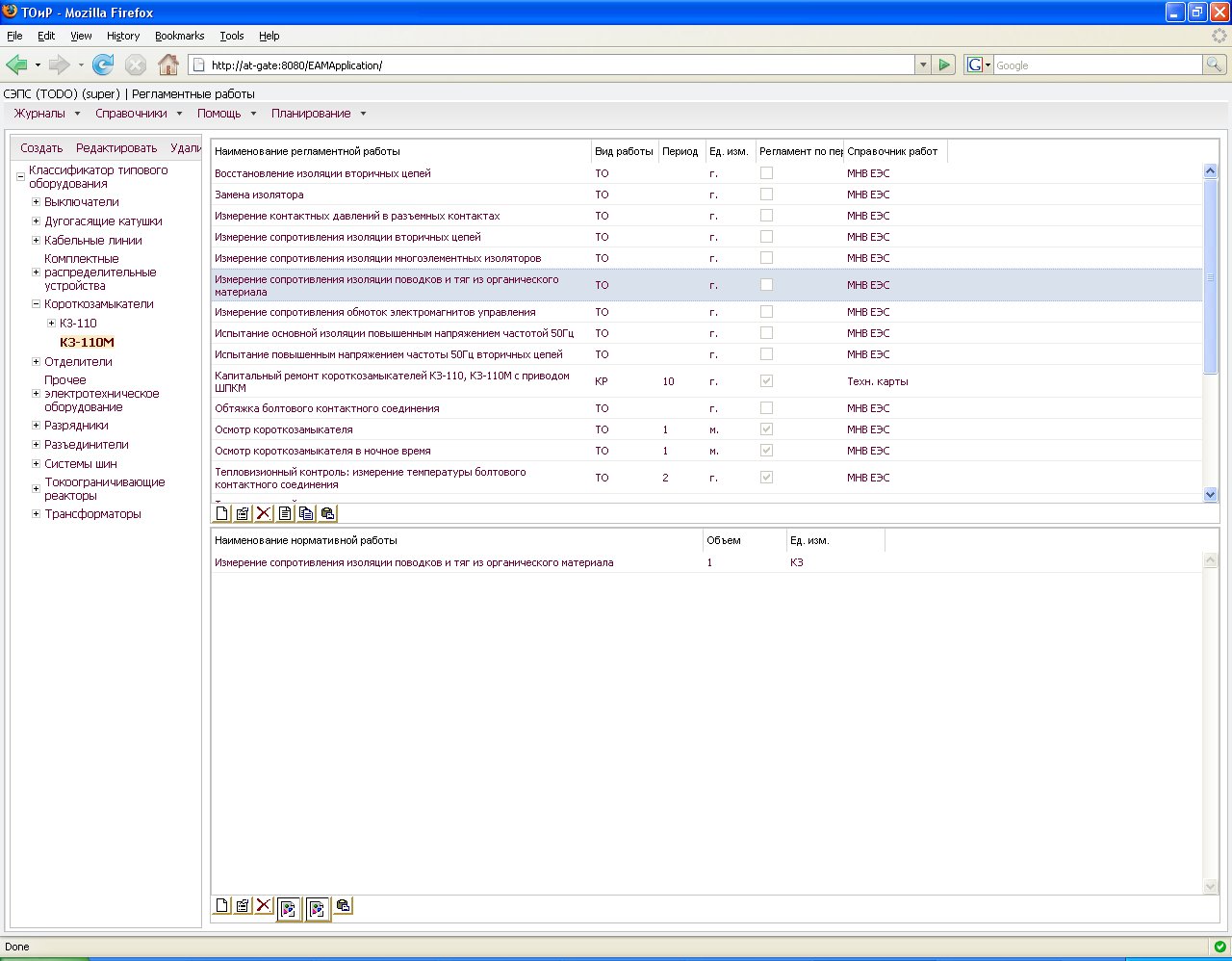

Периодичность работ задается в специализированном справочнике «Регламентные работы», который дает возможность для каждого типа (марки) оборудования вести «группы» работ. Атрибутами каждой такой «группы» является наименование, тип работы (ТО, ТР, СР, КР), перечень работ из «Нормативного справочника работ» с указанием нормы объема работ по каждой позиции. Также обеспечена возможность для задания периодичности выполнения, в том числе и ее отсутствия (работа «по состоянию»).

Работы по состоянию выбираются программой по журналу неисправностей (работа, назначенная для устранения дефекта) и

После автоматизированного составления годового плана работ по запросу пользователя, ему предоставляется возможность исключения / включения пункта запланированных работ из подготовленного плана.

При назначении работ предусмотрена возможность задания исполнителя из справочника «исполнителей» (подразделения предприятия, подрядные организации).

Сформированный план может быть выгружен в виде файла в формате MS Excel , в форме для вывода плана работ по ТО или ремонтов.

1.2 Корректировка плана работ.

План работ, подготовленный на предыдущем шаге и заполненный работами по регламенту (периодичности) и по состоянию может корректироваться путем повторного запроса к программе и изменению параметров плана – объекты планирования ПС, период планирования, виды работ : ТО , ремонты.

Также план работ может расширяться работами, назначенными ИТР «вручную».

Для этого пользователь должен указать единицу оборудования, установленную на объекте планирования, вид работы из предложенного системой списока работ по справочнику, объема работ, планируемой даты выполнения работы.

При корректировке пользователь программы может выбирать, какие позиции работ будут включаться в план.

1.3 Определение финансового объема запланированных работ.

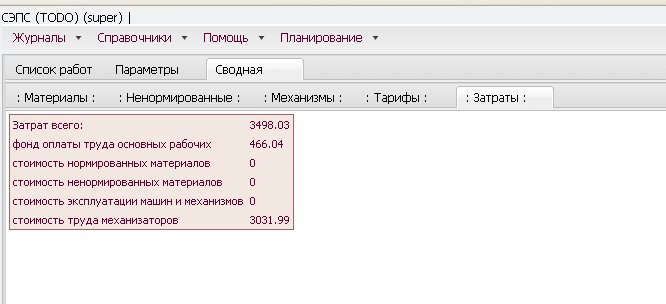

Для определения финансового объема запланированных работ, предусмотрена функция «укрупненного» расчета финансового объема работ.

Расчет использует объем работы в натуральных показателях, нормы времени на выполнение работы по основным рабочим и водителям (механизаторам), тарифную ставку для среднего разряда, нормы расхода материала и использования машин и механизмов с тарифами на их использование и заданные при составлении плана «сверхнормативные» материалы .

В программе расчитываются прямые затраты.

Справочник с расценками на материалы, используемые в программе, имеет возможность обновляться из БД в формате dbf. Для обновления этих расценок используется отдельная утилита. Дополнительно предусмотрена возможность централизованного распространения справочника расценок на материалы.

Для использования внешних сметных программ предусмотрена возможность экспортирования всего (части) годового плана работ в виде файла формата АРПС1.10.

В выходной файл входят все запланированные работы с указанием кода работ, расширенного описания работ, объема работ в натуральных показателях, необходимых ресурсов в виде материала, машины с указанием нормы расхода на единицу объема и значения коэффициентов .

2. Контроль технического состояния подстанционного оборудования.

2.1 Учет дефектов оборудования

Учет дефектов оборудования, выявляемых при проведении осмотров оборудования, регламентированных измерений.

Регистрация выполняется в электронном журнале неисправностей оборудования ПС («общий» журнал на все ПС предприятия). Каждая запись о неисправности «привязывается» к конкретному экземпляру оборудования на ПС. При этом обеспечивается связь с назначенными мероприятиями по устранению и планируемыми датами выполнения работ (устранения дефектов).

При дефектовке (фиксация дефектов/неисправностей) оборудования используется справочник типовых дефектов (неисправностей) подстанционного оборудования. Каждый типовой дефект содержит наименование, описание, привязку к типу оборудования, привязку к типовой работе по устранению неисправности (из справочника типовых работ и периодичности) с разбиением на классы напряжения. Также предусмотрена возможность задания градации тяжести типовой неисправности по бальной системе.

Система обеспечивает автоматизированное формирование документа «Ведомость неисправностей оборудования» по запросу пользователя из внесенных в журнал записей неисправностей.

2.2 Регламентированные измерения (испытания).

Система обеспечивает регистрацию выполнения регламентированных измерений (испытаний), проводимых на электротехническом оборудовании ПС, автоматизированное определение и регистрацию дефектов по отклонению измеренного значения за допустимый диапазон.

Система использует «справочник испытаний/измерений», в котором хранятся записи с указанием:

  • на каком типе оборудования должны производиться измерения
  • наименование измерения
  • единица измерения
  • описание
  • ссылка на «типовые» работы из справочника «Состав и периодичность типовых работ» с разделением на классы напряжения.
  • допустимый диапазон значений с разделением на классы напряжения (путем задания нижней и верхней границы).
  • ссылка на типовой дефект из справочника «типовых неисправностей» отдельно для выхода измеряемого параметра по верхней и нижней границе.

Зарегистрированные значения хранятся в электронном «журнале измерений» с привязкой к конкретной единице оборудования на ПС и к «типовому» измерению, дополнительно хранятся: дата измерения, ФИО проводившего измерения.

Запись в журнале измерений, которая выходит за пределы допустимых диапазонов, выделяется цветом.

При регистрации измеренных значений автоматически вносятся записи в «журнал неисправностей» при выходе измеряемого параметра за допустимый диапазон.

В системе обеспечена возможность формирования электронного документа «Протокол измерений» из «журнала измерений» путем указания вида измерения, даты проведения и последующей интерактивной отметки требуемых записей об измерениях.

2.3 Учет диагностики, экспертных заключений.

Для учета «актов диагностики оборудования» и других документов в электронной форме описывающих состояние оборудования подстанций и дающих рекомендации система позволяет вести «журнал диагностики и назначенных по ним мероприятий».
При регистрации записи в этом журнале указываются:

  • название документа;
  • дата регистрации документа в программе (автоматически)
  • дата создания документа
  • автор (произвольно, организация, ФИО)
  • к каким единицам установленного на ПС оборудования относится данный документ;
  • название файла, в котором был предоставлен документ
  • (задается автоматически) и сам файл в электронном виде (для загрузки копии на ПК пользователя)
  • источник данных (например: наименование программы - «ЭДИС Альбатрос»).

Дополнительно к каждой записи в журнале могут быть внесены пользователем программы от одного до нескольких мероприятий с использованием нормативного справочника работ. Мероприятия, по которым назначены даты выполнения, автоматизировано попадают в план работ при корректировке.

Записи в журнале, по которым не назначены мероприятия, выделяются цветом.

Также в системе фиксируется потребность корректировки паспортных данных на основании регистрации документа и, при наличии такой отметки, фиксация проведенной корректировки с указанием даты корректировки, ответственного лица проверившего актуальность состояния паспортов с кратким описанием.
