Модуль "Приборы и измерения"


Модуль приборов и измерений предназначен для ведения и анализа информации замеров на точках учёта с использованием приборов.

Возможности программы:

  • ведение паспортной информации по точкам учёта и приборам измерений;
  • ведение информации по измерениям на приборах и точках учёта;
  • ведение измерений с учётом многотарифности приборов;
  • возможность категоризации измерений по источнику, по типу измеряемой величины, по измеряемой величине, по времени измерения (дате или периоду);
  • импорт показаний из внешнего макета;
  • экспорт показаний во внешний макет;
  • учёт движения приборов;

Главное окно

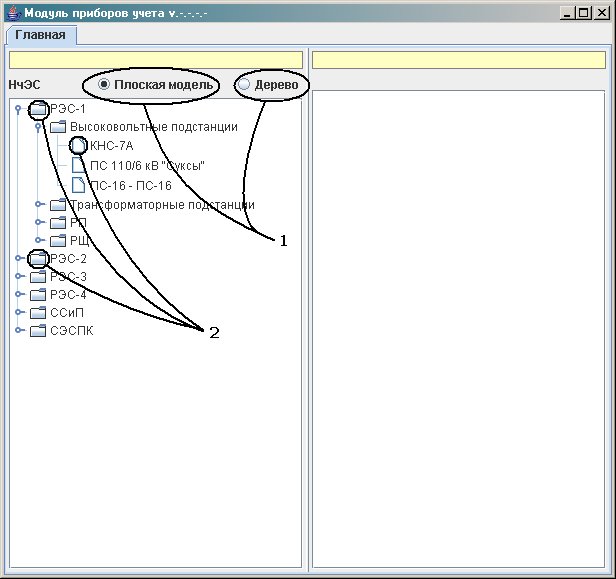

После загрузки доступно главное окно программы (Рис. 1), которое делится на две части:

  • левая – в ней отображается топологическая модель электрической сети предприятия;
  • правая – в ней отображается модель сети и оборудования текущего выбранного объекта.

На левой части формы доступны модели отображения:

  • Плоская модель – используется для отображения "плоской" модели сети без учёта топологии движения тока;

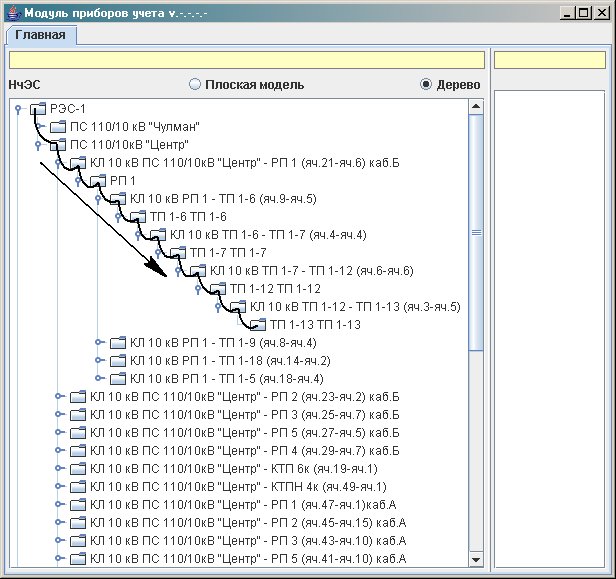

  • Дерево – модель с учётом топологического соединения объектов электрической сети (Рис. 2).

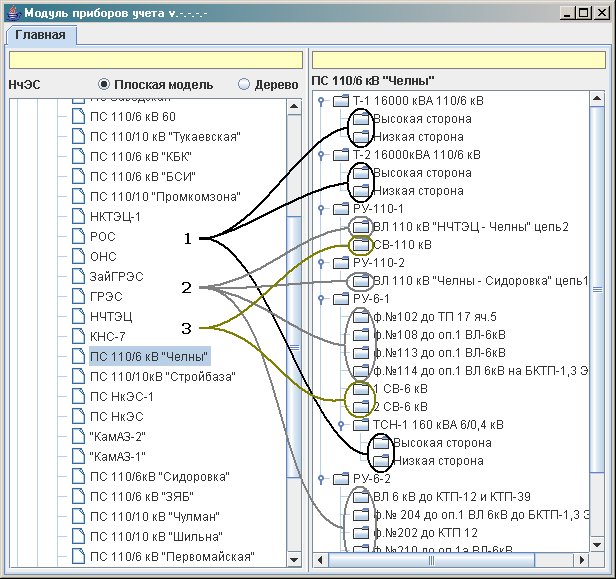

Правая часть окна (Рис. 3) содержит топологическую модель выбранного объекта. Для случая подстанции, а также ТП и РП модель будет представлять следующее:

  • установленные трансформаторы с обозначением обмоток трансформатора (количество обмоток определено в типе трансформатора в "Централизованном справочнике");
  • распределительные устройства с обозначенными присоединениями линий и секционными и обходными выключателями.

Измерительный комплекс возможно подключить только к определенным местам (точкам учёта), которые показаны на Рис. 3.
