Топографический план

Топографический план доступен при выборе закладки «Топографический план». Топографический план позволяет просматривать линии и элементы линий, нанесенные на геопространство, соответственно основными отображаемыми элементами являются элементы воздушных линий: опоры с точками крепления проводов и грозотроса, провода и грозотросы, присоединенные к точкам крепления.

Опоры отображаются схематически в соответствии с типом опоры и ориентацией. Схематично, опоры отображаются в масштабах 1:1000 и 1:2000. Далее в масштабе 1:5000 и более опоры отображаются в виде треугольников. На масштабах 1:10000 и более промежуточные опоры не показываются. Фазные провода отображаются до масштаба 1:2000, цвет проводов соответствует фазе, далее в масштабах 1:5000 и более провода между опорами не показываются, отображаются только пролеты, цвет линий соответствует напряжению объекта ВЛ.

Выбор масштаба осуществляется через управляющий элемент выбора масштаба. На топографическом плане в прототипе поддерживается масштабы от 1:1000 до 1:10 000 000.

Можно выбрать масштаб с помощью указания рамки. Кнопка выбора масштабной рамки доступна в инструментальной линейке. При выборе масштаба рамкой прототип автоматически подберет нужный масштаб, что бы на экране было показано вся область выбранная рамкой.

После выбора одного из объектов на плане - опоры, портала подстанции, фазного провода или грозотроса, через пункты меню "Открыть" можно получить дополнительную информацию для соответствующего объекта.

Также через пункты меню можно определить длину пути и расстояние между конечными точками на плане. Для завершения ввода полилинии повторно нажмите левую кнопку мыши в конечной точке.

Можно получить информацию о высоте земли над уровнем моря и высоте растительности над уровнем земли для указанной точки местности. Если топографический план запущен для конкретной линии (ситуационный план) или объекта линии, то нажатием кнопки "показать на весь экран" можно вернуться к исходному объекту.

С помощью элемента выбора слоев можно выбирать вид растровой подложки – GRID растительности, земли, фотомозаику.

С помощью клавиш управления курсором на топографическом плане можно перемещать показываемую зону. Координаты (в метрах) отображаемой зоны выводятся в нижней строке топографического плана. Отображаемую зону можно перемещать так же и при помощи мыши, после включения режима панорамирования с помощью кнопки в инструментальной линейки. При перемещении отображаемой зоны происходит подгрузка с сервера необходимых для отображения ресурсов. При этом может быть заметна непродолжительная остановка изображения – после подгрузки требуемых частей изображения программа вновь реагирует на управляющие воздействия.

Если подвести курсор мыши к графическому элементу, например фазному проводу и остановить курсор, возникает всплывающая подсказка с дополнительной информацией – для проводов отображается номер фазы.

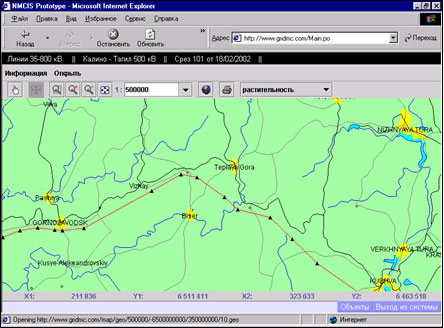

Когда линия электропередачи просматривается в масштабе 1:10000 и выше, цифровая карта заменяется географической.
